Szafy rack, znane także pod nazwami szafy serwerowe czy szafy IT, wykorzystywane są do przechowywania serwerów, dysków serwerowych i innych urządzeń używanych w serwerowniach czy pomieszczeniach technicznych. Znajdują zatem zastosowanie wszędzie tam, gdzie mamy do czynienia z rozbudowaną instalacją elektryczną, ponieważ dzięki nim łatwiej jest utrzymać porządek w całym okablowaniu. Szafy rack są obowiązkowym elementem wyposażenia np. w firmach informatycznych czy sklepach internetowych, w których bazy danych znajdują się na wielu serwerach.
Dowiedzmy się czym dokładnie są szafy IT typu rack? Poznajmy historię szaf serwerowych, ich funkcje i zastosowanie.
Pierwsze szafy teleinformatyczne
Potrzeba jest matką wynalazków, nie inaczej było też w tym wypadku. O ile nazwa może sugerować, że szafy IT pojawiły się wraz z komputerami, to jednak tutaj zaczęło się od czegoś zupełnie innego. Pierwsze w historii szafy teleinformatyczne to czasy, gdy rozwijały się takie dziedzin jak telekomunikacja czy kolejnictwo. Nowe technologie i dziedziny potrzebowały do swojego rozwoju mnóstwa energii elektrycznej, a co za tym idzie większej liczby kabli. Im bardziej zaawansowane stawały się prace w danym zakładzie, czy przedsiębiorstwie, tym bardziej problematyczne stawały się niezliczone metry kabli plączące się w każdym miejscu. Należało więc znaleźć takie rozwiązanie, które pozwoli usystematyzować je i jednocześnie sprawić, że nie trzeba będzie ich aż tyle.
Pierwszym pomysłem była „szafka przekaźnikowa”, która pojawiła się w 1911 roku. 10 lat później, czyli w 1922 roku wprowadzono do użytku „szafy o szerokości 19½”, czyli szafy 19-calowe. Za podstawową jednostkę powierzchni uznano 1 ¾ cala - 44,45 mm. Pierwsze szafy IT 19-calowe miały służyć do sortowania i klasyfikacji przewodów teleinformatycznych w centralach telefonicznych. Światowy rozwój komputerów osobistych wpłynął na proces tworzenia typowych szaf rack, a więc szaf w określonym standardzie.

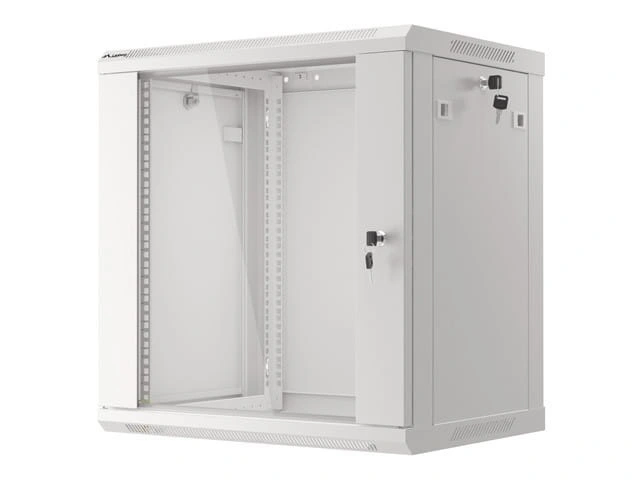

Na zdjęciu: Szafa RACK Lanberg Wisząca 19" 12U WF01-6412-10S
Standardy szaf teleinformatycznych
Na rynku wiele urządzeń posiada określone i ujednolicone standardy. Dzięki temu dużo łatwiej jest nie tylko producentom tworzyć swoje produkty, ale przede wszystkim klientom, czy tak jak w tym przypadku, projektantom pomieszczeń serwerowych, z góry znać wymiary sprzętów i planować prace czy ich rozkład w różnych miejscach. Oto jak prezentuje się Rack 19” - standaryzowany system mocowania:
- 19” – wyrażona w calach szerokość montażowa szafy serwerowej,
- U – jednostka, która służy do określenia wysokości modułów i szafy,
- otwory – określona, standardowa odległość otworów, potrzebnych do mocowania obudów w szafie teleinformatycznej (0,625-cala + 0,625-cala + 0,5-cala).
Znajomość standardu Rack 19” to znacznie łatwiejsze tworzenie przestrzeni i urządzeń w pełni dostosowanych do konkretnego systemu montażu. Rozwój technologii i zmiany w potrzebach użytkowników wpłynęły na producentów, którzy zaczęli wprowadzać modyfikacje szaf IT. Przede wszystkim pojawiły się akcesoria do wyposażenia i zaczęto stosować różne materiały z jakich szafy rack można obecnie tworzyć. Bardzo ważne jest to, że współczesne szafy teleinformatyczne projektowane są w taki sposób, że można je wykorzystać w bardzo różnych warunkach. Ekstremalnym przykładem są wiszące szafy teleinformatyczne 19” służące do użytku na zewnątrz bądź w samolocie.
Na zdjęciu: Szafa RACK Lanberg Wisząca 19" 15U WF01-6415-10S
Szafy RACK – pełne zabezpieczenie sprzętu i instalacji oraz szeroka funkcjonalność
Sprzęt serwerowy czy informatyczny bez odpowiedniego zabezpieczenia może grozić poważnym uszkodzeniem go. Na takie sytuacje i wynikające z tego tytułu straty finansowe nie ma miejsca w dużych przedsiębiorstwach czy poważnych instytucjach.
Coraz częściej z szaf RACK korzystają prywatni użytkownicy w domach. Tworzenie bezpiecznej domowej sieci, w której dodatkowo pojawiają się np. kamery bezpieczeństwa może mieć wpływ na tworzenie się wielu metrów poplątanych kabli. Szafa IT stanowi doskonałe rozwiązanie dla osób, które mają właśnie problem z usystematyzowaniem okablowania w prywatnym domu. Ponadto jest dobrym rozwiązaniem, gdy użytkownikom zależy na ochronie cennych sprzętów teleinformatycznych zarówno przed najmłodszymi domownikami, jak również przed zwierzętami, które w trakcie zabaw mogłyby go uszkodzić. Funkcja ochronna to jedno. Na drugim miejscu jest równie ważna estetyka. Szafy rack pomieszczą nadmiar urządzeń sieciowych oraz wystające i nieestetyczne kable. Każdy przecież choć raz w życiu o taki kabel się już potknął! Zatem dzięki takiemu rozwiązaniu łatwo o ochronę sprzętu i porządek.

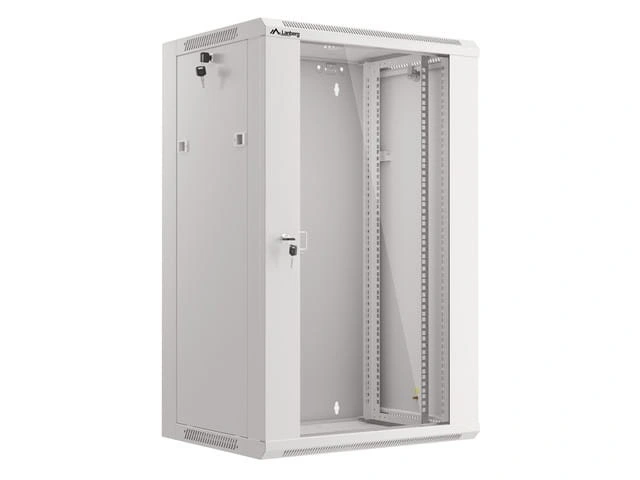

Na zdjęciu: Szafa RACK Lanberg Wisząca 19" 18U WFFA-5418-10S
Czym są szafy rack?
Jak już wspominaliśmy na początku, szafy rack nazywane są także szafami teleinformatycznymi lub szafami serwerowymi. Definicja tego pojęcia zawiera niezwykle szeroką grupę produktów wchodzących w skład sektora obudów elektronicznych i co ważne, opartych na konstrukcji stelażowej. Te urządzenia wykorzystywane są do organizacji przestrzeni w której znajduje się okablowanie i sprzęty IT. Określenie rack wskazuje bardzo charakterystyczny typ obudowy z systemem mocowania składającym się z dwóch lub trzech par belek rackowych.
Szafy rack posiadają szeroką funkcjonalność. Korzysta się z nich oczywiście w serwerowniach, firmach teleinformatycznych, w studiach nagraniowych, w zakładach energetycznych ale także w każdym dużym biurze czy urzędzie.
Wykorzystuje się je do przechowywania switchów, urządzeń sieciowych czy zasilaczy UPS. Szafy IT stanowią integralne wyposażenie centrum danych i serwerowni. Korzysta się z nich w przemyśle, instytucjach państwowych, laboratoriach, uczelniach czy centrach monitoringu. Na rynku dostępne są szafy rack w kolorze czarnym, białym lub jasnoszarym.
Zadaniem szaf IT jest:
- elegancka zabudowa i uporządkowanie kabli i sprzętu teleinformatycznego,
- ochrona urządzeń i okablowania przed szkodliwym działaniem czynników zewnętrznych,
- ochrona aparatury teleinformatycznej przed nieuprawnionymi osobami,
- zapewnienia bezpiecznych i stabilnych warunków pracy i funkcjonowania urządzeń, które się w niej znajdują.
Na zdjęciu: Szafa RACK Lanberg Wisząca 19" 22U WF01-6422-10S
Jakie są rodzaje szaf Rack?
W sprzedaży dostępne są dwa rodzaje szaf. Jest to szafa RACK wisząca lub stojąca. Oto kilka słów o każdej z nich:
Szafa RACK wisząca przystosowana jest do tego, by była zamontowana na ścianie. Takie rozwiązanie pozwala maksymalnie wykorzystać przestrzeń w pokojach biurowych i magazynach bez zabierania cennego miejsca na podłodze. Ciekawostką jest to, że może być umieszczona nawet w samolocie. Wiszące warianty szaf RACK tworzone są z myślą o urządzeniach przeznaczonych do monitoringu lub niewielkich sprzętów sieciowych. Ich obciążenie maksymalne wynosi najczęściej do 60 kg.
Szafy wiszące dzieli się na dwie kategorie: jednosekcyjne i dwusekcyjne. Szafa jednosekcyjna zapewnia dostęp tylko z jednej strony konstrukcji natomiast modele z dwoma sekcjami umożliwiają dostęp z dwóch stron – od przodu i od tyłu. Dwusekcyjna konstrukcja ma dodatkową przestrzeń z tyłu, zamontowaną na zawiasach – umożliwia ona odchylenie niemal całej szafy, po to by otworzyć ją również z tylnej strony.
Szafa RACK stojąca ma stopki ale też i kółka dla ułatwienia jej przemieszczania. Właśnie dlatego jej obciążenie maksymalne jest też znacznie większe. W sprzedaży są modele, które mogą pomieścić urządzenia o wadze do 1000 kg, czyli znacznie więcej niż w przypadku wariantów wiszących. Zatem gdy w magazynie lub w firmie jest więcej sprzętów, to zdecydowanie warto wybrać szafę stojącą. Oczywiście jak w przypadku każdej wersji – możliwa jest łatwa rozbudowa w każdym miejscu.
Wymiary szaf RACK
Szafy serwerowe muszą obowiązkowo spełniać standardy konstrukcyjne zapisane w normie EIA-310-D. Szafy RACK dzięki standaryzacji parametrów i systemu montażu sprzętów od różnych dostawców, dostosowane są do wszystkich urządzeń obecnych na rynku. To oznacza, że szafę bardzo wygodnie i odpowiednio można dobrać pod ilość i wielkość posiadanych urządzeń.
Dzięki wielu rozmiarom szaf IT dostępnym na rynku łatwo wybrać taki, który będzie pasował do konkretnych potrzeb. Nie warto sięgać po zbyt dużą, ponieważ wolne miejsce wpłynie na nieefektywny obieg powietrza w środku. Za niska z kolei będzie problemem, gdy nie pomieszczą się w niej wszystkie niezbędne sprzęty.
Jednostką długości U określa się wysokość montażową (wewnętrzna) a zarazem pojemność stojących i wiszących szaf IT. 1U oznacza jeden slot i mówi nam, że szafa ma wysokość 44,45 mm. Tak więc ilość slotów to informacja dla użytkowników określająca liczbę slotów, które będą mogły być umieszczone w jednym module. Najczęściej można spotkać szafy w rozmiarze 42U, a więc o wysokości około 186,7 cm. Inne, popularne wymiary szaf serwerowych to takie o wielkości 4U, 6U, 9U, 15U czy 27U. Jednym z najpopularniejszych rozmiarów szafy rack wykorzystywanej w domach, jest 6U. Można schować w niej przełączniki sieciowe, modem, pełne okablowanie i kilka dodatkowych sprzętów.
Jeśli chodzi o szerokość szafy rack, to do najbardziej popularnych i uniwersalnych zaliczamy 19 calowe, czyli 48,26 centymetrów. Jest to wartość, która określa maksymalny rozstaw belek rackowych. Większość urządzeń sieciowych, w tym serwery posiada obudowy w standardowym wymiarze szerokości. Szafy mniej typowe, czyli 10, 21 i 24 cale przystosowane są do instalacji sieci kablowych, systemów alarmowych czy systemów monitoringu.
Szafy rack, które posiadają drzwiczki zamykane na klucz zabezpieczają przechowywane w nim sprzęty przed dostępem osób niepowołanych i niekompetentnych. Drzwi perforowane zapewniają odpowiednią wentylację jako dodatek do klimatyzacji w serwerowni w którym się ona znajduje. Tylne drzwiczki umożliwiają swobodne odprowadzanie kabli oraz wygodny dostęp do portów a szyny w niektórych modelach pozwalają na swobodne wysuwanie sprzętów za każdym razem, gdy zachodzi taka potrzeba.
Do tego rodzaju szaf rackowych, określanych też jako szafy krosowe w skład akcesoriów wchodzą między innymi listwy rack, szyny, półki czy organizery kabli.
Przykładowe modele dostępne w sklepie internetowym Hanzo
Hproduct=19536,19558,19621
Szafy RACK to bardzo wygodne w użytkowaniu, systemy modułowe. To oznacza, że są komponowane z jednostek identycznych konstrukcyjnie.
